特性
*体积小，重量轻。
*弹簧压盘式制动器，即使在无电源的情况下，可以瞬间刹车确保安全。
*滚筒采用铝合金，外观典雅且散热佳。
* 2段行星式齿轮提供最佳机械效率。
*钢索6 x 19并附360度可旋转新锤重。
* 24VAC低压控制附加紧急停止开关。
*标准配件：24VAC低压控制箱，间接控制开关，钢索附锤重，3公尺电源线及3公尺开关 线
*符合欧盟EN 14492-1（电力驱动卷扬机），机械指令2006/42 / EC和电磁兼容指令（EMC）2004/108 / EC及低电压指令（LVD）2006/95 / EC
规格
|
鋼索層
|
No.
|
1
|
2
|
3
|
4
|
5
|
|
各層吊重 kgf
|
60 Hz
|
458
|
405
|
363
|
328
|
300
|
|
鋼索速度 m/min
|
60 Hz
|
10.1
|
11.4
|
12.7
|
14.1
|
15.4
|
|
累積鋼索長度 m
|
5.0
|
10.6
|
16.8
|
23.7
|
30.0
|
最大吊重：300 kgf 钢索最外层，50 Hz马达
电源：单相，110V，220V 50 Hz
额定：（额定吊重63％） - 25％ED
等级：ISO-M3，FEM-1Bm
马达：1.1 kw x 4P感应马达，B级绝缘
齿轮：2段行星齿轮48：1
刹车扭力：卷扬机吊重150％额定
控制：24VAC低压控制
滚筒：铝合金
滚筒尺寸：85（滚筒直径）x 163（法兰直径）x 110（滚筒宽度）mm
钢索：镀锌 6 mm x30 m，6 x 19，1770 N / mm2等级，破裂强度需求20 kN
安装孔洞：142 mm x 142 -159 mm

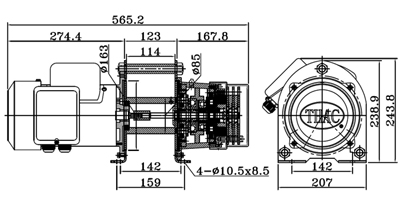

主机尺寸：565.2 x 207 x 243.8 mm
卷扬机重量：35公斤
毛重：62公斤
